Fokussiermotor für TAL2M

Ein weiterer Punkt von TalMic ist, das Verwenden eines Fokussiermotors. Auf dieser Seite möchte ich diesen kurz vorstellen. Diese Beschreibung ist allerdings nur ein erster Rohentwurf. Bei Gelegenheit wird diese Seite weiter ausgebaut. Denn im Moment ist nur ein reiner Raus- und Reinfahrbetrieb möglich. Wenn ich dann irgendwann mal, die zwei Endschalter angebracht habe, ist es möglich, die Fokuslage gezielt anzufahren. Denn das ist es, was mir an Bedienungskomfort vorschwebt. :-)

Zusätzlich zum TalMic, werden folgende Artikel für den motorischen Antrieb des Okularauszuges benötigt

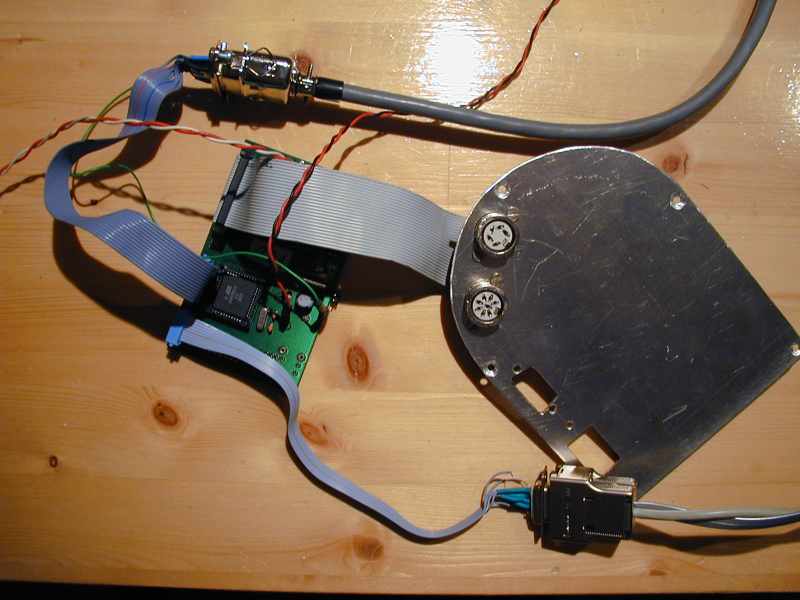

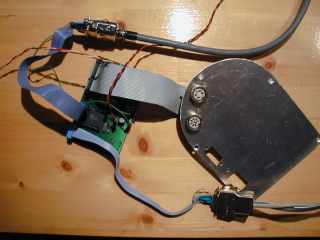

Als erstes zeige ich die modifizierte Rückwand. Denn es müssen, da noch zwei weitere Bohrungen für die Stecker angebracht werden. Das folgende Bild ist im ausgebauten Zustand aufgenommen. Kam noch nicht dazu, alles wieder zusammenzusetzen. :-)

Das untere Kabel ist der Anschluß an den Computer, serielle Schnittstelle und die Programmierschnittstelle für den Mikrocontronller. Das obere Kabel geht zur Fernsteuerbox.

So nun ein paar Worte zur Konstruktion.

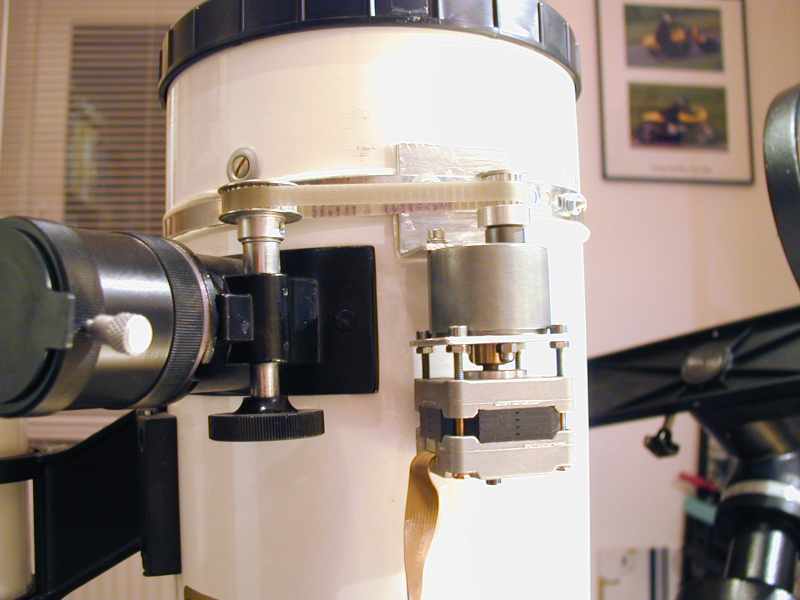

Fangen wir am Okularauszug an. Wie unschwer zu erkennen ist, habe ich das rechte Rändelrad entfernt. Der unter diesem Rad befindliche Keil, dient ja zum Feststellen des Okularauszuges, entfernte ich ebenfalls. Denn ein Schrittmotor hat sogar im stromlosen Zustand schon ein kleines Haltemoment. Wenn man bedenkt, daß ich mit einer Untersetzung von 1:175 arbeite, kann man damit schon ein beachtliches Feststellmoment erreichen. Zumindest habe ich es bis jetzt noch nicht geschafft, den Okularauszug mit dem linken Rändelrad, von Hand zu verstellen.
Auf die freigelegte Welle klemmte ich nun ein Zahnriemenrad. Über einen Zahnriemen wird dieses von der Motor-/Getreibeeinheit angetrieben. Das von mir verwendete Getriebe ist eigentlich für die 540/550-Serie von Mabuchi-Motoren gedacht. Deshalb liegt diesem auch ein Zahnrad mit einem Innendurchmesser von ca. 3,2mm bei. Da aber der Schrittmotor eine Motorwelle mit 5 mm Durchmesser hat, mußte ich mir einen entsprechenden Adapter drehen lassen. Diesen sieht man oberhalb des Motors messingfarben hervorleuchten.
Oder aber man läßt die Motorwelle auf das entsprechende Maß abschleifen. Ob man es abdrehen kann, wage ich zu bezweifeln, da die Motorwellen in der Regel gehärtet sind.
Über eine abgesetzte Aluplatte, welche mit Schrauben auf den korrekten Abstand eingestellt werden kann, befestigte ich den Motor an das Getriebe. Das Getriebe wiederum wird mittels eines Aluwinkels und einer riesigen Schlauchschelle an den Tubus geklemmt. Erstens Löcher wollte ich in den Tubus nicht bohren und zum zweiten kann ich damit den Zahnriemen einfacher spannen.

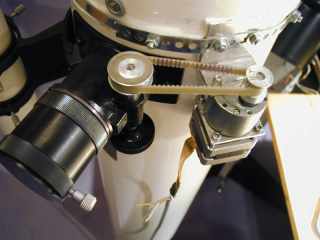

So nun noch zwei Bilder aus verschiedenen Perspektiven:

Auf dem linken Bild sieht man drei Kabel in der Gegend herumhängen. An diese werden die zwei Endschalter angeschlossen.



Text geändert am 16.03.2001
